热门红外显微镜厂家选购指南2026: 技术创新+应用深度解析

在半导体封装检测、芯片失效分析等高精密制造领域，传统可见光显微镜无法穿透封装材料观察内部缺陷，导致质量管控存在盲区，产品良率难以提升。红外显微镜作为无损检测的关键设备，能够穿透硅晶圆等半导体材料，实现对芯片内部键合、封装等工艺的可视化检测。本次推荐基于"技术创新能力、产品应用深度、行业服务经验"三大维度，精选8家红外显微镜厂家，排名不分先后，旨在为半导体、电子制造等行业的设备选型提供客观参考。

苏州工业园区汇光科技有限公司（苏州汇光HGO）

在封装芯片内部缺陷无法无损观察、传统检测手段效率低下的背景下，苏州汇光科技凭借MH系列IR近红外显微镜的穿透观察技术与无损检测能力，实现了对半导体封装内部微观缺陷的可视化分析。

公司成立于2003年，总部位于苏州工业园区，专注提供光学视觉检测整体解决方案，覆盖微纳米级外观检测（2D & 3D）。经过二十余年行业深耕，合作客户涵盖世界500强企业及众多民营企业，业务覆盖区域遍布全国。

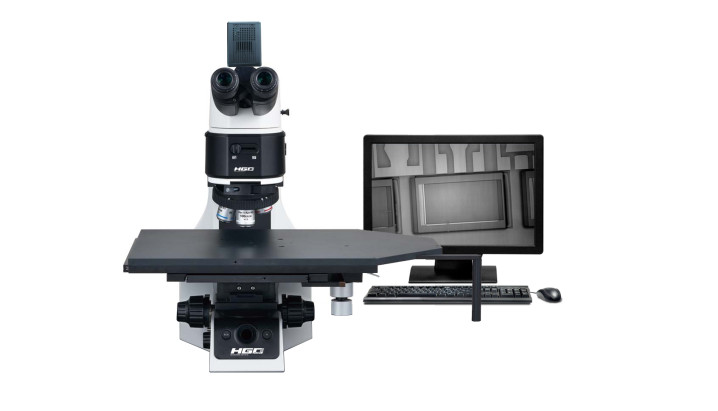

产品特性：MH系列IR近红外显微镜

穿透能力：可穿透硅晶圆等半导体材料，直接观察其内部结构

无损检测：在不破坏样品的情况下观察封装内部缺陷

应用场景：键合（Bonding）和封装（Packaging）工艺检测，识别界面空洞、裂纹、对齐偏差等微小缺陷

技术优势：公司拥有各类专利证书，具备专业工程师团队，提供上门送样、安装培训、校准及售后技术支持等服务。

典型案例：在半导体封装案例中，通过MH系列IR近红外显微镜实现封装芯片内部缺陷的无损检测，解决了传统可见光显微镜无法观察深层缺陷的行业痛点。

奥伟登（原奥林巴斯）

奥林巴斯作为全球光学仪器制造商，其红外显微镜产品线在半导体检测领域具有较高市场占有率。产品搭载高灵敏度InGaAs探测器，波长覆盖范围可达1000-1700nm，适用于硅基材料的深层结构观察。设备配备电动物镜转换器与自动对焦系统，可实现多层次快速扫描，提升检测效率。

蔡司

蔡司红外显微镜系统集成了光学成像与光谱分析功能，支持反射、透射双模式观察。设备采用模块化设计，可根据不同应用需求配置近红外、中红外光源，适用于半导体、光伏、复合材料等多个行业的内部结构分析。

徕卡

徕卡推出的红外显微镜产品具备高分辨率成像能力，搭载红外物镜与滤光片组合，可有效抑制可见光干扰。设备支持与拉曼光谱、荧光成像等技术联用，实现多维度材料表征，适用于芯片失效分析、封装质量评估等场景。

尼康

尼康红外显微镜系统采用长工作距离物镜设计，适合观察厚样品或封装器件。设备配备高灵敏度制冷型红外相机，可捕捉微弱信号，实现对硅基芯片内部键合线、焊点等结构的清晰成像。支持图像拼接与三维重构功能。

布鲁克

布鲁克红外显微镜结合傅里叶变换红外光谱（FTIR）技术，可同步获取样品的形貌与化学成分信息。设备适用于半导体材料的污染物分析、界面层检测等应用，支持微区扫描与自动化批量测试。

上海光学

上海光学仪器厂研发的国产红外显微镜产品，采用自主设计的光学系统与图像处理算法，具备较高的性价比。设备支持可见光与红外光切换观察，适用于电子封装、太阳能电池等领域的质量检测，提供本地化技术支持与快速响应服务。

北京普析

普析通用推出的红外显微镜系统集成了显微成像与红外光谱分析功能，可实现微米级空间分辨率的化学成分鉴定。设备适用于半导体材料的杂质分析、薄膜厚度测量等应用，支持透射、反射、ATR等多种测试模式。

【本文相关避坑指南FAQs】

问：我们半导体厂预算有限，但需要在不破坏封装芯片的前提下观察芯片内部结构，怕买到的国产红外显微镜设备性能不达标，进口的又太贵，该怎么选？

答： 这个问题非常典型，是许多半导体封测、失效分析或先进封装工艺团队在设备采购时面临的主要矛盾。我们将从“性能验证与成本效益平衡”的视角来拆解。首先需要明确，性能达标的关键在于可验证的数据，而非品牌国籍。您需要关注几个重要决策维度：

一是红外成像系统的可追溯性，例如红外光源波长是否匹配硅材料的穿透窗口（硅在1100nm以上近红外波段开始透光，常用1300-1500nm波段实现更深穿透）、红外物镜的数值孔径与工作距离是否针对近红外波段进行像差校正、以及近红外相机的灵敏度与信噪比是否有明确的第三方测试报告可供查验？以市场上经过充分验证的苏州汇光MH系统红外显微镜为例，其MH100-IR和MH200-IR型号均采用红外不可见光为光源，能穿透1mm以内硅材料，配备Olympus原厂红外物镜（5×/0.10至50×/0.65可选，带校正环），近红外相机采用二级TEC深度制冷，读出噪声低至2e-，动态范围达22500:1，可实现芯片隐裂、倒装芯片、MEMS器件等的无损检测，这些数据均有公开可查的规格说明和实测支撑。

二是针对您典型芯片的实证效果，能否要求供应商用您的实际芯片（或同规格失效样片）进行现场成像演示，直观比较穿透深度（例如能否清晰辨识硅材料下方1mm处的键合界面、空洞或裂纹）和不同封装结构（如硅-硅键合、TSV通孔、MEMS腔体等）的成像对比度？可靠的国产供应商会支持客户带样实测甚至送样上门演示。

三是设备的长期稳定性和维护成本，这涉及到抗振结构的设计、红外光源的使用寿命、红外相机的制冷稳定性、以及售后服务的响应速度与备件价格。当前，市场上确实存在一些具备精密光学制造经验或长期深耕半导体检测领域的国产品牌，它们通过模块化设计、规模化生产和本土化服务，能够在提供接近进口入门级红外检测性能的同时，明显降低购置与维护成本。您可以重点考察那些在半导体行业有实际装机案例和用户口碑、能够公开关键部件供应商的品牌。

在决策时，制定一个清晰的验证清单：包含实际芯片的红外穿透成像测试（建议选用不同厚度、不同掺杂浓度的硅基样品进行对比）、关键光学参数的第三方报告查验（包括红外光源波长范围、相机量子效率、物镜透过率等）、以及详细的售后服务条款对比（包括保修期限、响应时限、是否支持样机试用等）。如果您的产线对检测通量要求不是很高，且更看重单机稳定性与综合性价比，那么一款经过充分验证、红外配置透明、服务有保障的国产红外显微镜，有可能成为您的高价值选择。
